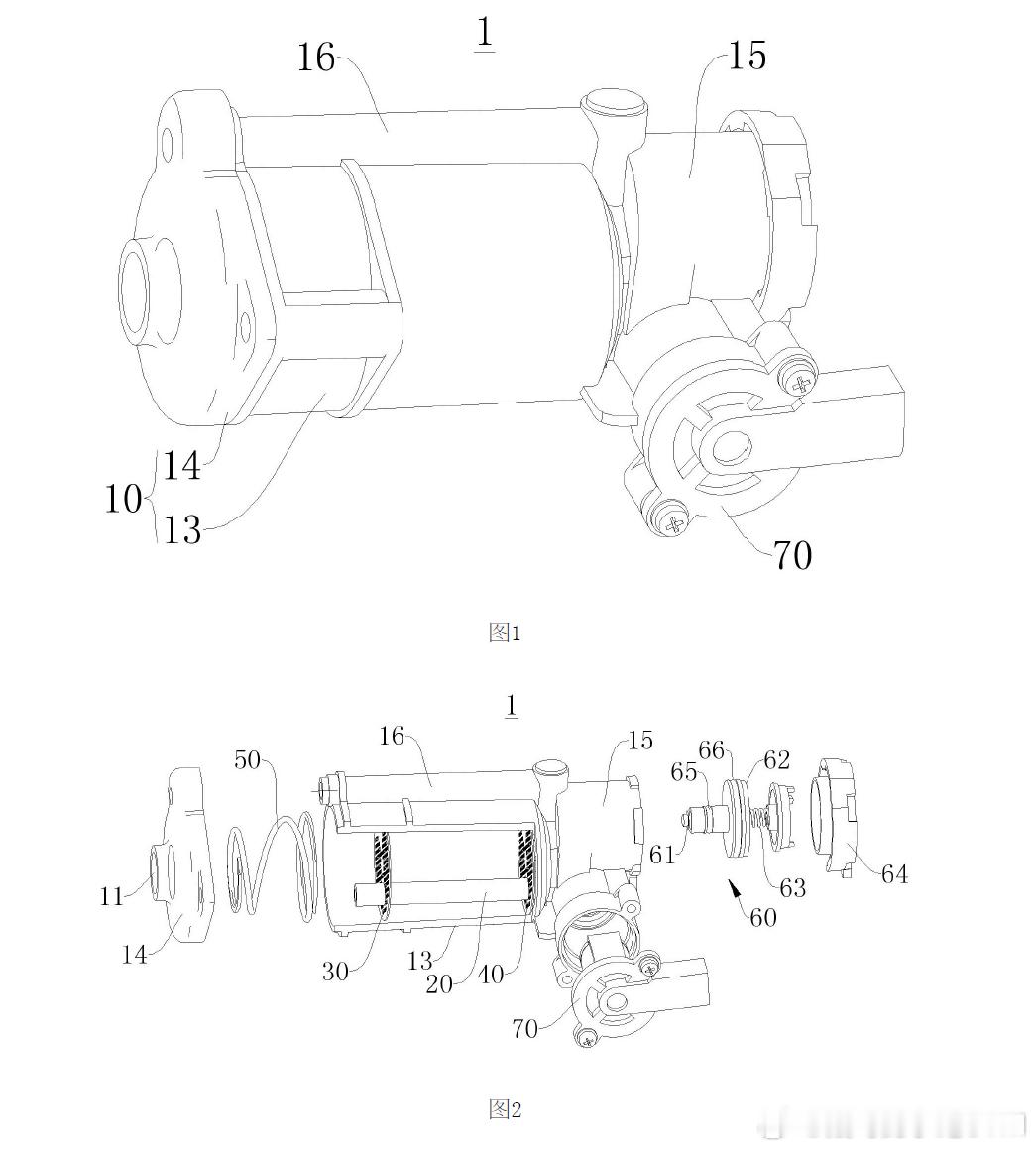

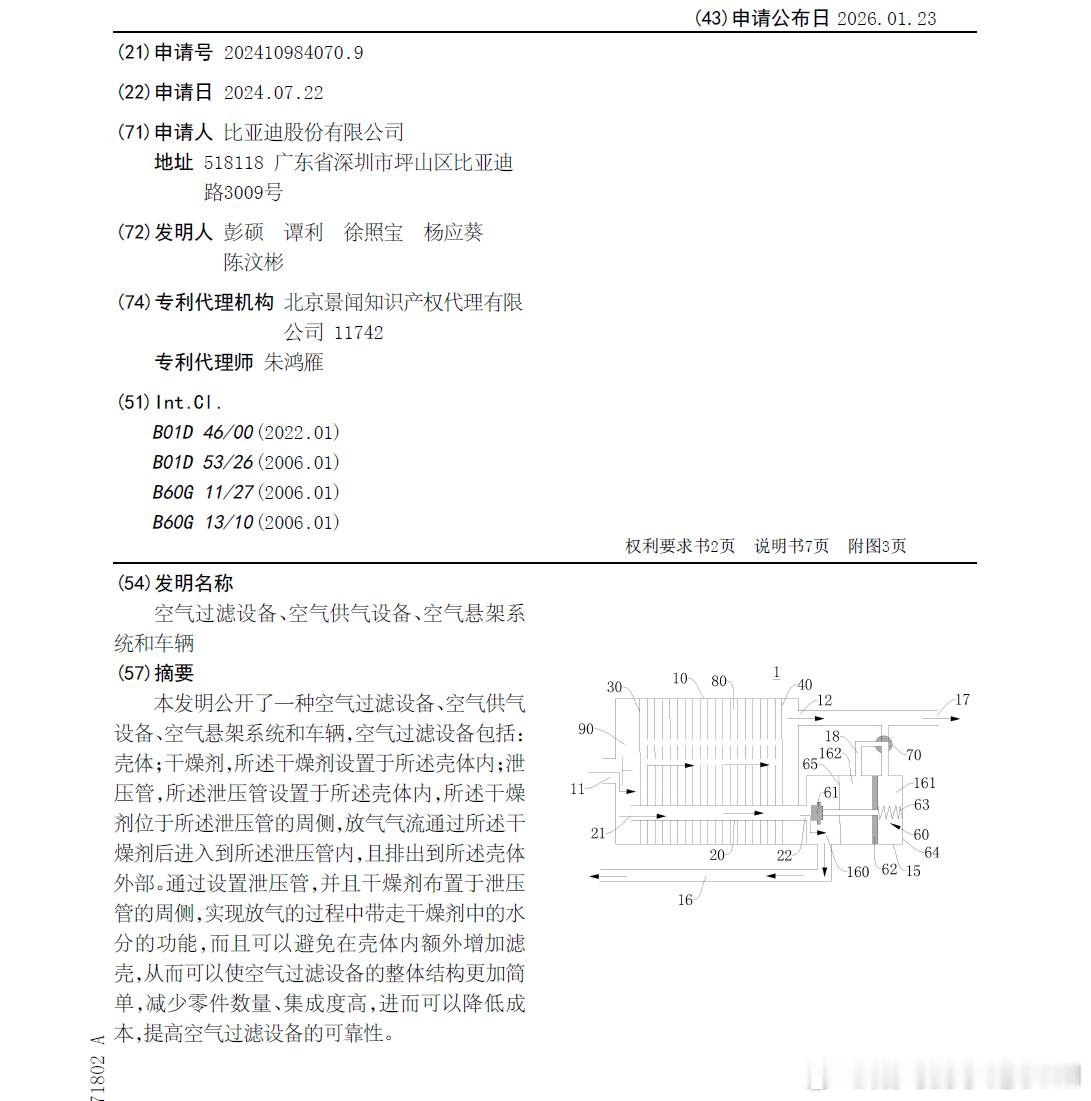

技术巡猎 比亚迪 空气过滤设备、空气供气设备、空气悬架系统和车辆---咱说过的，空悬最近事儿是很多的。这个专利收拾的，就是空悬供气里的一件小事---水。看起来不起眼？它还真是个量产背景下的课题。空悬系统用久以后，阀体慢漏、排气声噪音、冬天偶发故障，是有系列课题的，不过很多问题最后都能追到同一个源头：空气里带着水汽，进了管路和阀块，冷热交变一上来，水就会在低点出现冷凝，而如果再遇到低温，结冰也很常见，那么卡住啥东西就不奇怪了，即使是不结冰，也会带来腐蚀、密封面污染、阀芯动作滞后的课题。所以行业里空气供气模块基本都有两样东西：过滤件+干燥剂。家用除湿机里的那包“干燥盒”都理解对吧？问题是，干燥剂啊，它会饱和---吸够了水就不干了。你想让它继续发挥作用，就得有“再生”的过程：在系统放气/排气的时候，用一股反向的气流把水带走，相当于给干燥剂做一次“吹风晾干”。传统做法为了把这条再生气路组织好，往往要在壳体里再加一个滤壳/滤腔，把滤芯和壳体隔开，再让泄气气流从特定通道把水带走，可是这个结构非常复杂、制作成本是比较高的，可靠性也会有所牵连。比亚迪这份方案做的是啥呢？它在壳体里放了一根泄压管，然后把干燥剂布在泄压管周围，甚至贴着壳体内壁和泄压管外壁形成一圈“环形干燥层”。放气时气流想排出去，必须先穿过这圈干燥剂，再进入泄压管，从壳体外排出。再生这件事，就变成了“必经之路”，滤壳这类额外结构就可以被摘掉了。内部的“分区”也做的不错，第一固定件靠近进气口，第二固定件更靠近出气口，两者之间形成干燥腔体来容纳干燥剂；第一固定件和壳体之间还留了一个分离腔体，同时连着进气口、泄压管进口和干燥腔体。直观一点的理解：进来的气体要先被“分流/整流”，再进干燥区；放气时气体反向走，也会被导回去穿过干燥区。三种工况的阀路逻辑非常清晰。充气时，空气泵来的高压气体经滤芯过滤、干燥后，从出气口和排气口进入空悬系统；控制阀断开排气口/出气口与进气腔的连通，泄压阀在弹簧作用下保持常闭。泄气时，当排气压力超过泄压阀设定的安全范围，阀芯克服弹簧打开，泄压管出口连到安装管里的第一腔体，再经回气管回到空气泵进气侧，最后排到外界---这是典型的过压保护。放气时，控制阀把进气腔和排气口连起来，让高压去推动泄压阀打开，同时气体在滤芯里发生反向流动（相对充气方向），把干燥剂里的水分一起带走，干燥剂的寿命就此被拉长。调整盖+弹簧那套结构也顺便把泄压开启压力做成了可可控的状态。整体上，它没有更复杂的策略，也没有更多的执行器，靠的是更好的流路组织。零件少了，密封面少了，装配公差就更为可控，长周期漏气和卡滞的概率也就跟着下降了。空悬这种长期承压、频繁动作的系统，最后比的往往是这种“确定性”。对用户的好处呢？嗯，冬天少一次因为结冰或阀滞导致的高度异常；潮湿地区少一点慢漏和异响；更重要的是，干燥剂寿命拉长以后，整套供气模块的维护节奏会更友好，对吧？
