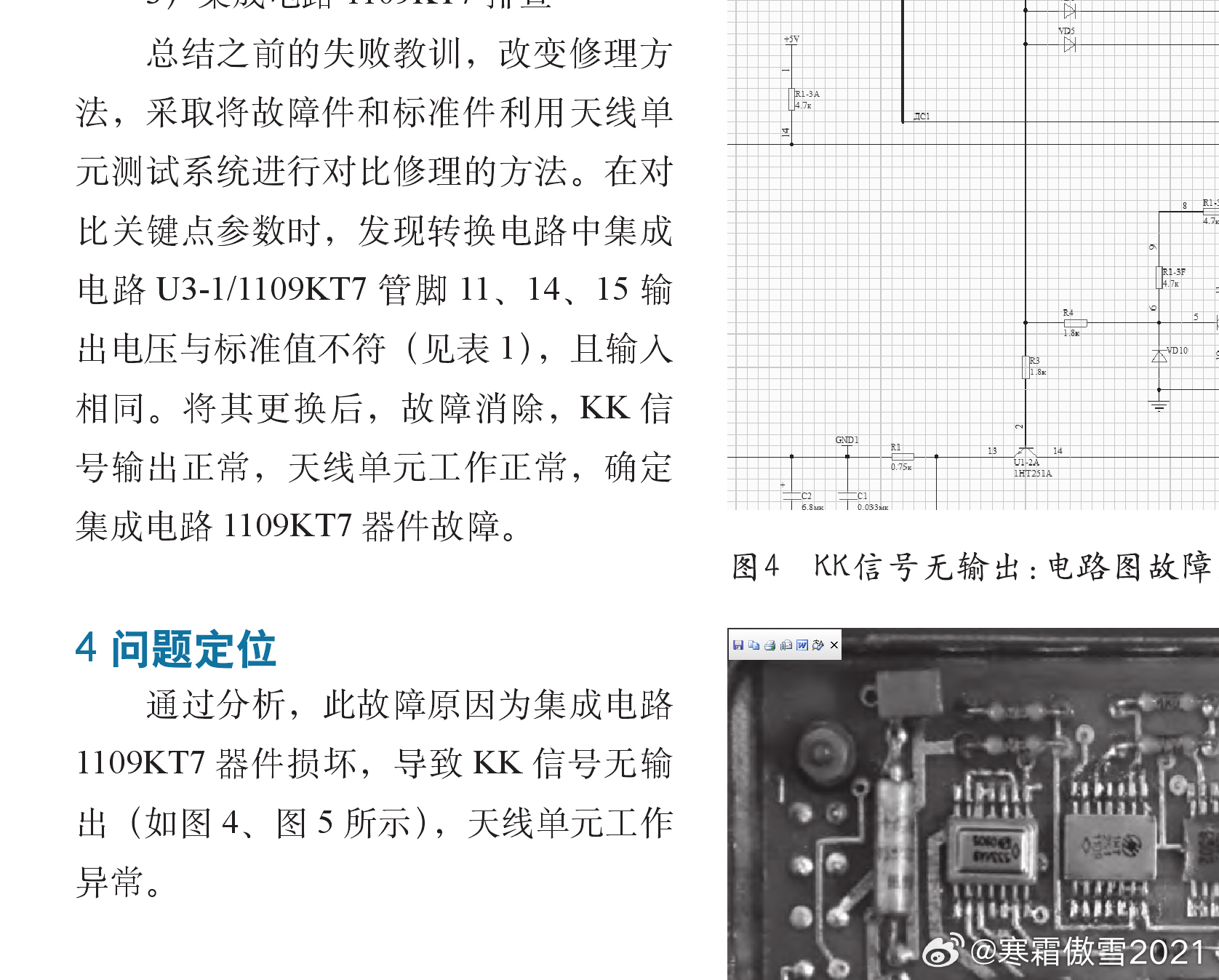

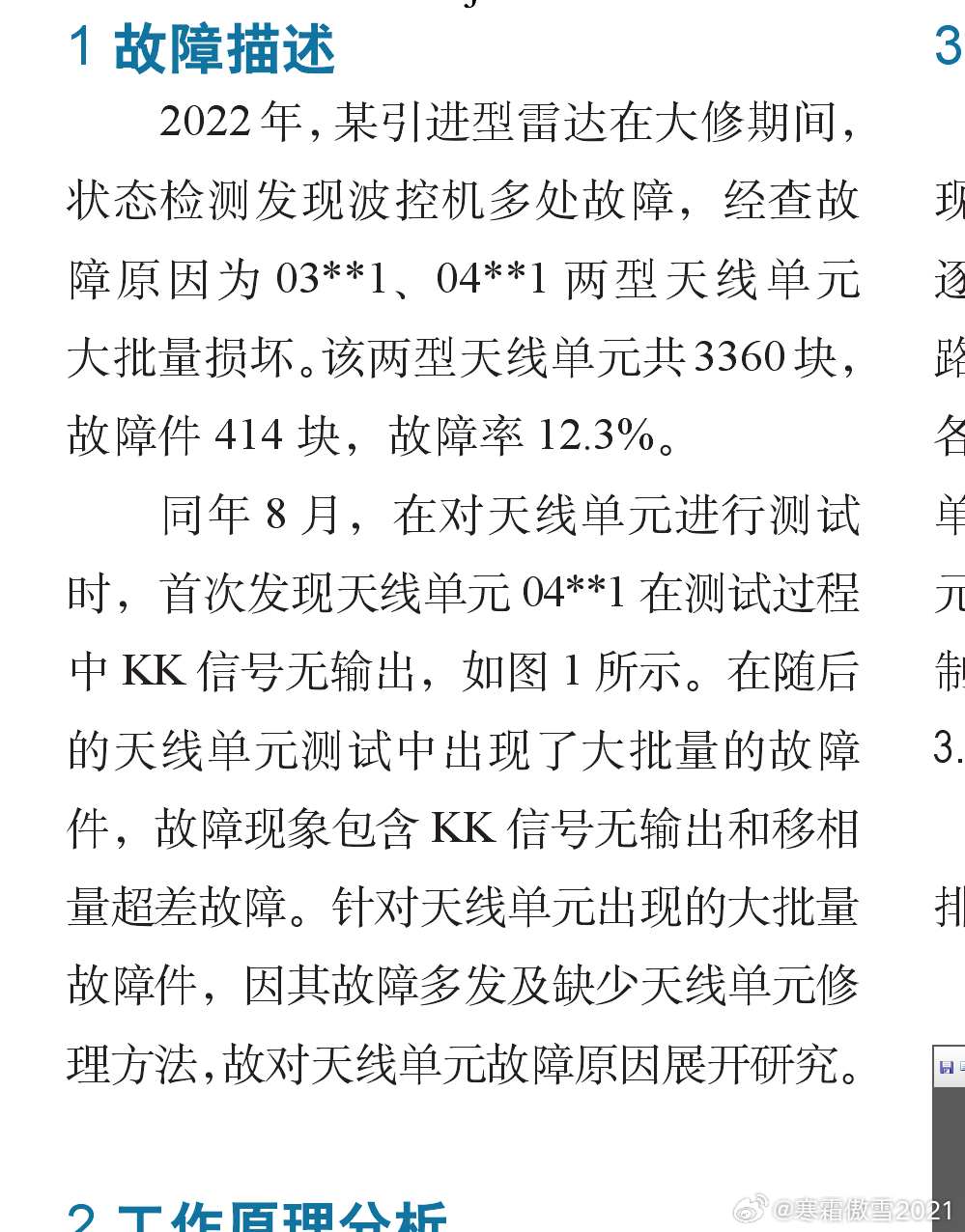

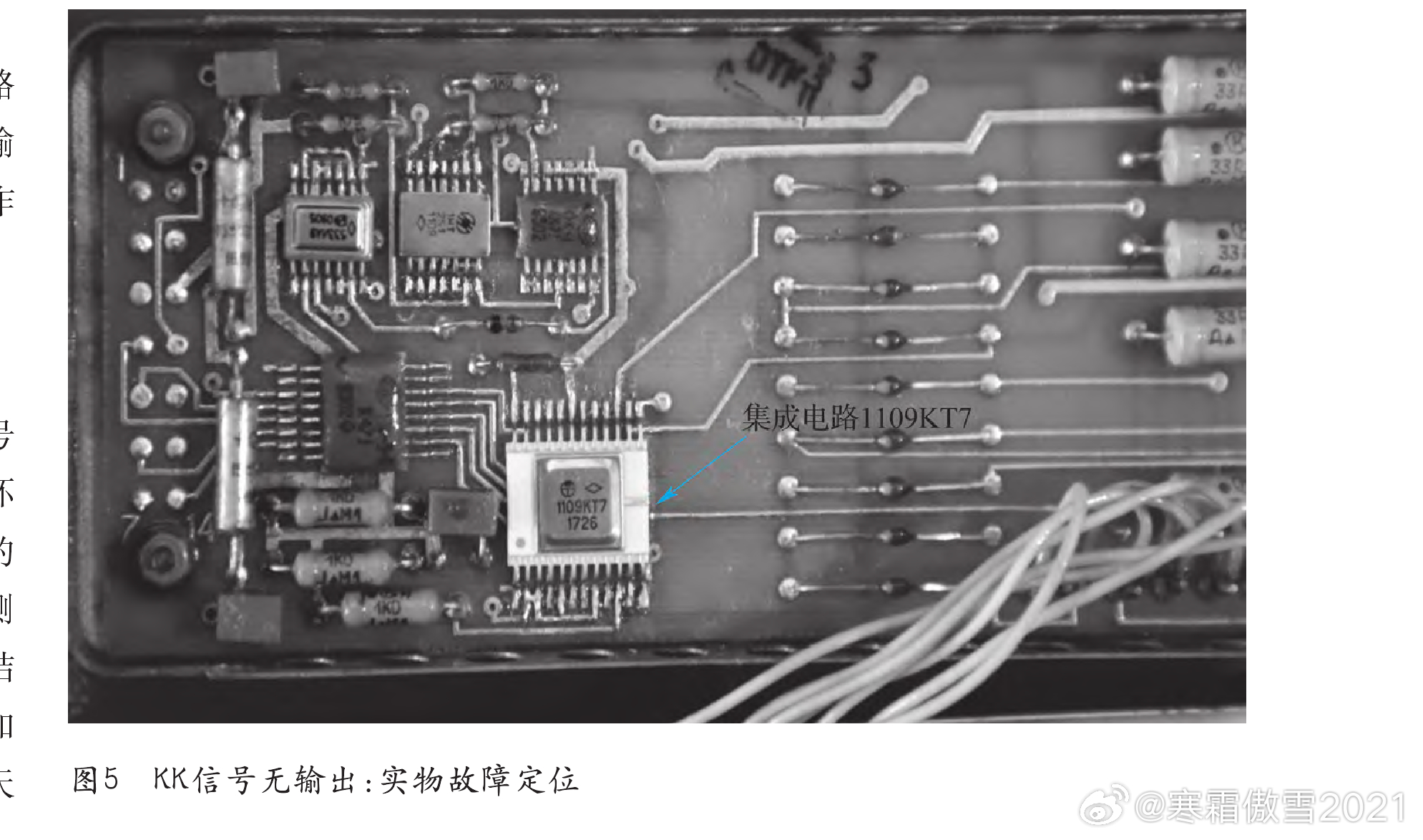

军事ai新视野全球武器装备盘点日耳曼赢学 苏35的雪豹E雷达元器件水平评估➡️2022年，进口的苏35雷达在大修期间波控器故障率12.3%，图3为No35雪豹E雷达的电路板。1. 集成电路（IC）封装形式：图中主要的集成电路（标号 1109KT7）采用了 DIP（双列直插式封装）。这种封装在 1970 年代开始普及，并在 1980 年代达到鼎盛，是当时电子产品的主流形式。现代电路板多采用贴片封装（SMD），体积更小，集成度更高。2. 印刷电路板（PCB）工艺：电路板上的布线较宽，且多为单层或双层板，走线较为稀疏。这与 1980 年代以前的工艺水平相符，当时还没有普及高密度互连（HDI）或多层板技术。3. 分立元件的使用：板上除了 IC 外，还大量使用了独立的电阻、电容和晶体管。这表明该设计可能处于集成电路刚开始普及，但尚未完全取代分立元件的过渡时期。4. 元器件标识与布局：图中的文字标注（如“集成电路 1109KT7”）和手写编号（如“DTP-3”）风格，以及元件排列方式，都具有典型的工业电子产品特征，常见于上世纪80年代早期的仪器仪表或控制设备中。⭐️综合来看，这块电路板的设计风格、元器件选型和制造工艺都指向了 1980 年代初期。它代表了集成电路技术在工业应用中逐渐成熟但尚未进入高度集成化（如大规模 SoC 芯片）的阶段。
